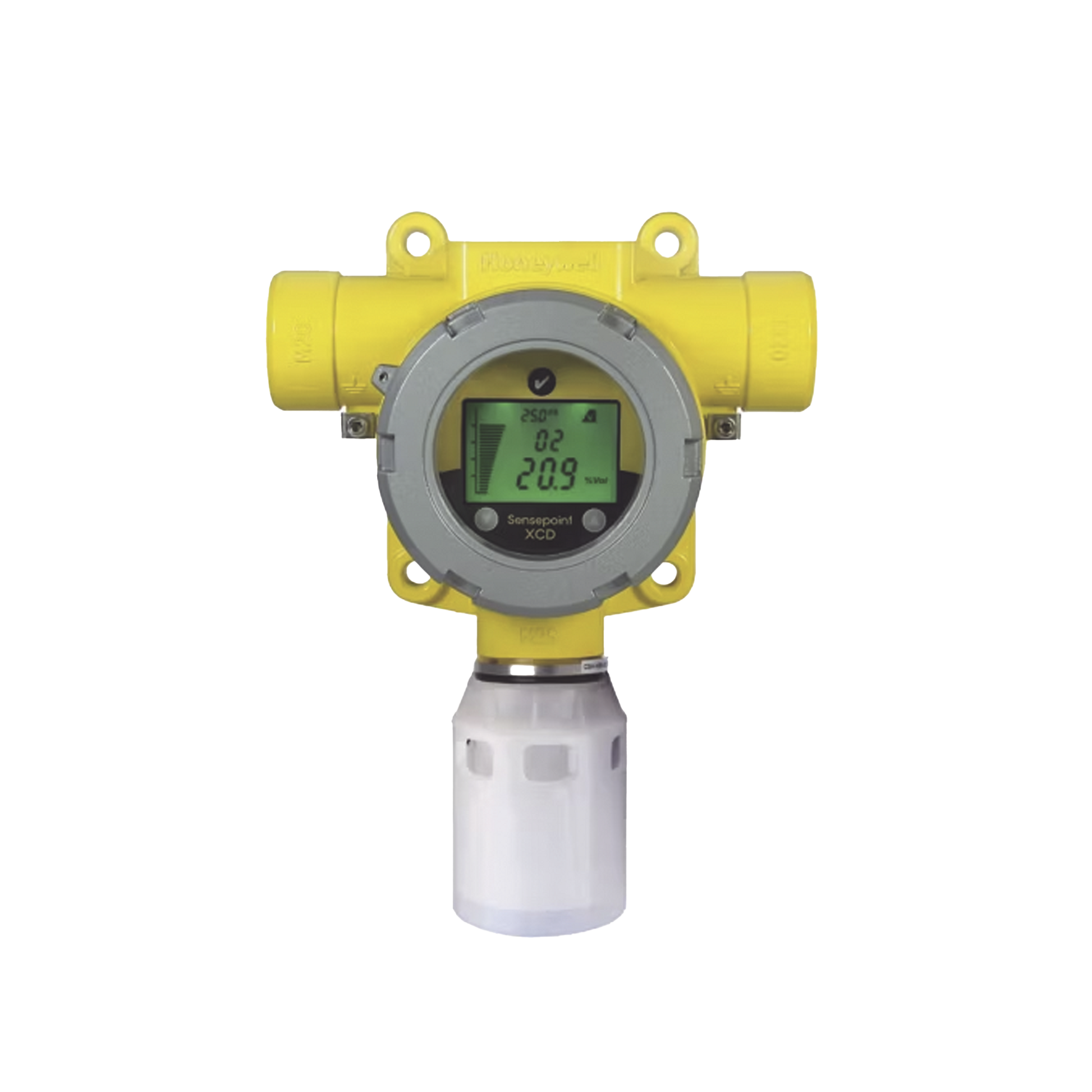

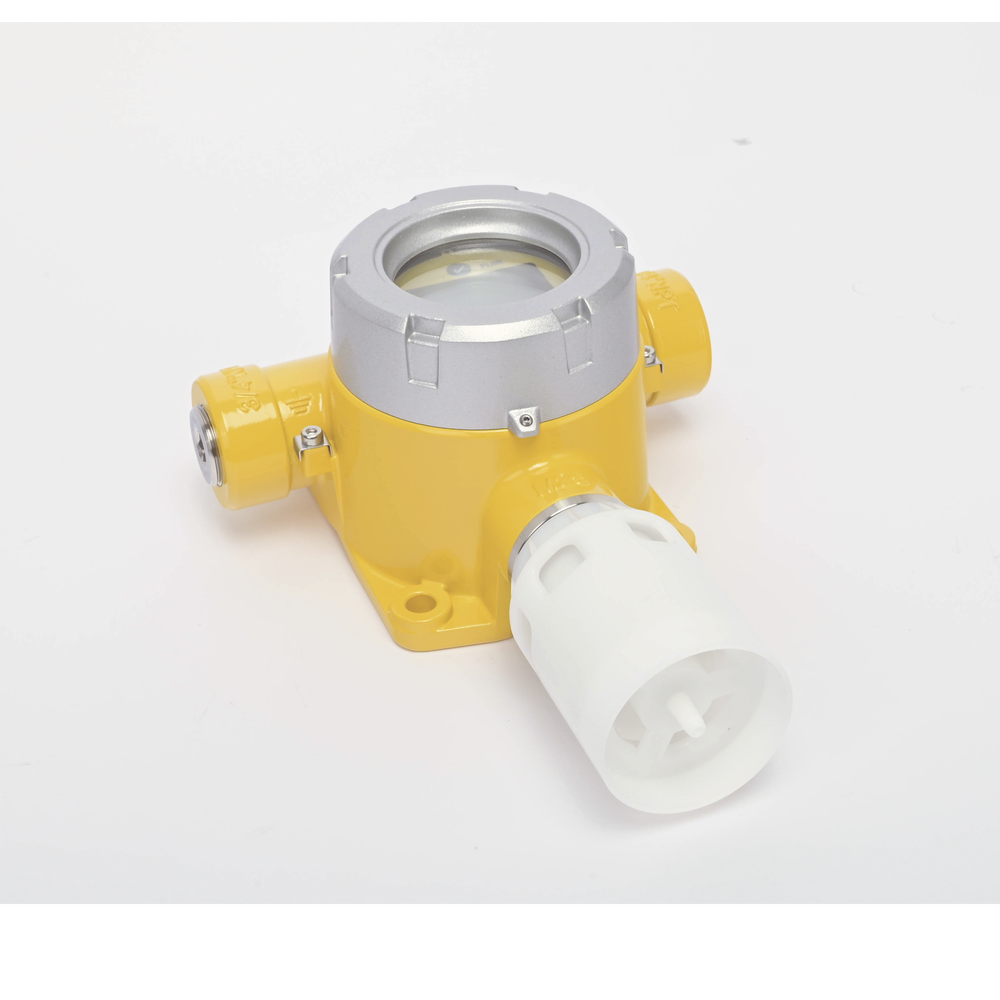

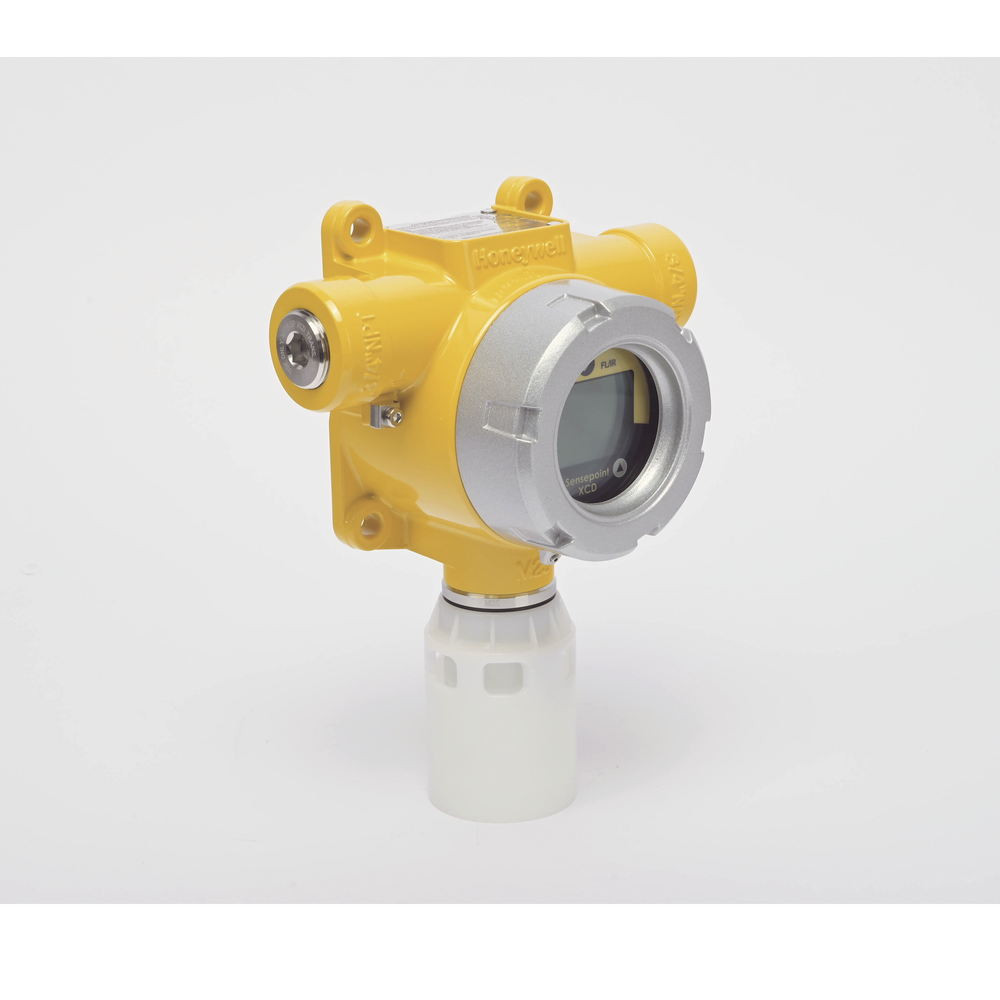

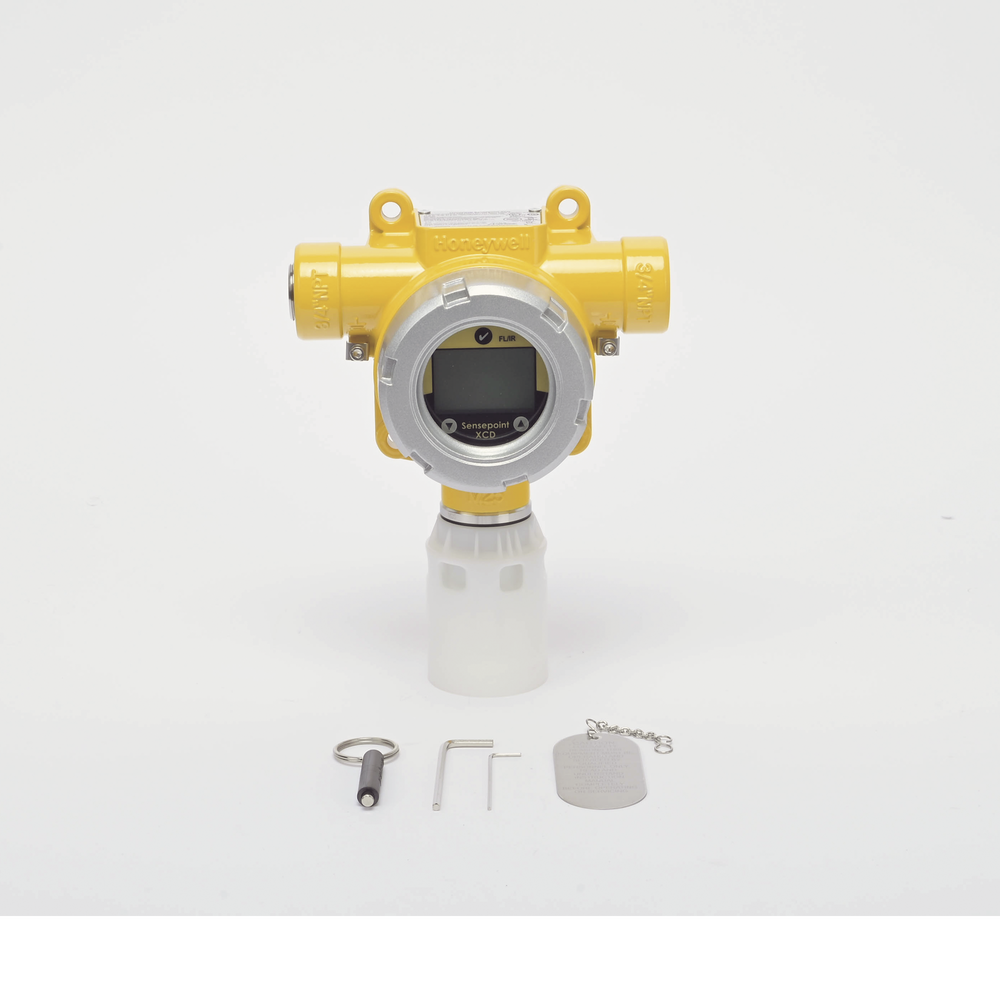

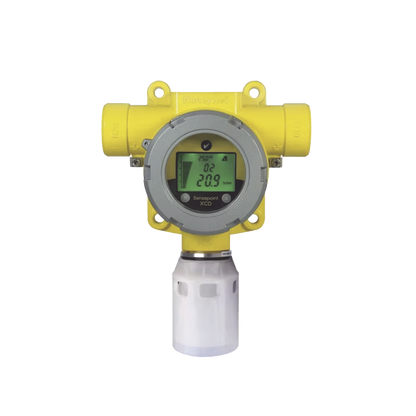

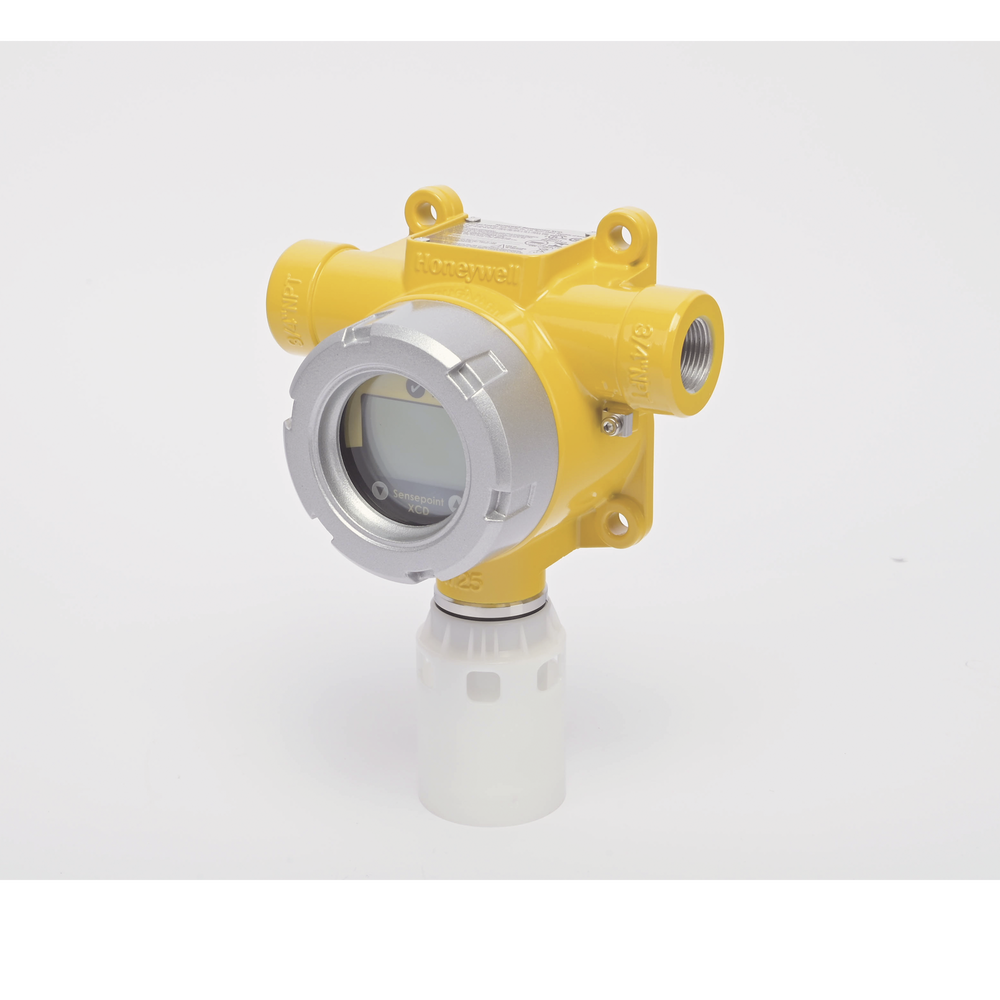

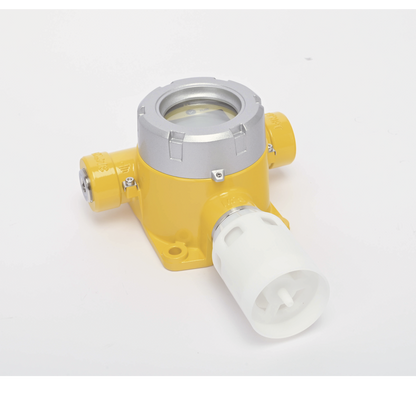

Detector Fijo de Gas con Sensor de Tecnología (Perla Catalítica) para Gases Combustibles con rango (0 a 100% LEL), Serie Sensepoint XCD

Sensepoint XCD simplifica el monitoreo y la detección de gases peligrosos para cumplir con los estándares de seguridad y cumplimiento. Los sensores fijos Sensepoint XCD ofrecen un control completo de los riesgos de gases tóxicos e inflamables, así como de la deficiencia de oxígeno en atmósferas potencialmente explosivas, tanto en interiores como en exteriores. Existen requisitos especiales para entornos de trabajo potencialmente explosivos en la producción de gas, petróleo y productos químicos, así como entornos llenos de polvo en las industrias alimentaria y de procesamiento de la madera.

El XCD estándar es un detector de gas Ex d adecuado para su uso en entornos de zona 1 y está disponible en 3 versiones: inflamable, oxígeno y tóxico. Cada uno se suministra con un cartucho de sensor de acero inoxidable preinstalado y completamente probado y calibrado listo para su instalación. Hay disponibles cartuchos de sensor de repuesto. La configuración y el control de la unidad se logra mediante el uso de un imán que elimina la necesidad de abrir la unidad, mientras que la pantalla tricolor retroiluminada proporciona una indicación instantánea del estado del detector de un vistazo. El sensor catalítico XCD se puede utilizar para detectar gases inflamables en el rango de 0 a 100 % de LEL, mientras que las versiones del sensor infrarrojo (IR) están disponibles para la detección de metano en el rango de 0 a 100 % de LEL, propano (con sensibilidades cruzadas al etileno y al butano) y dióxido de carbono (CO2). Ambos sensores se utilizan junto con la versión inflamable del transmisor. Los sensores de celda electroquímica (EC) están disponibles para la detección de oxígeno y gases tóxicos: monóxido de carbono (CO), sulfuro de hidrógeno (H2S), dióxido de nitrógeno (NO2) e hidrógeno (H2). Cada detector se suministra con el sensor incorporado, protección contra las inclemencias meteorológicas de nailon, tapón de cierre de acero inoxidable, varilla magnética, llaves hexagonales. Todos los transmisores también están disponibles con interfaz Modbus opcional.





Detector de gas fijo modelo Sensepoint XCD con sensor de tecnología (perla) catalítica para gases combustibles (LEL) con rango de 0 a 100% LEL configurable a hidrógeno (H2) en Star Rate 6*, consta de tres hilos, con salida 4 a 20 mA, con dos entradas de ¾" NPT y tres relevadores programables, carcasa fabricada en aleación de aluminio (ADC12) con recubrimiento de pintura epóxica, incorpora un transmisor con pantalla local y una interfase completamente configurable mediante interruptores magnéticos no intrusivos, con semaforización para indicación en la pantalla completa en color verde para indicación de funcionamiento NORMAL, color amarillo para indicación de FALLA/ADVERTENCIA y color rojo para indicación de ALARMA; con protección para intemperie de nylon, entrada de voltaje de 12 a 32 VDC (24 VDC nominal), con consumo máximo de energía de 4,9 W (celda catalítica); cuenta con tres relevadores programables de 5 A. a 250 V de CA; con corriente de entrada máxima de 800 mA a 24 V de CC; sensor fabricado en acero inoxidable 316; peso aproximado del equipo 2 kg (4,4 lb); cuenta con placa de montaje integrada con 4 orificios de montaje para pernos M8 y tapón obturador adecuado para ser usado si se utiliza solamente una entrada; Clasificación IP66 y Certificación UL/cUL Clase I, División 1, Grupos B, C y D, Clase I, División 2, Grupos B, C y D, Clase II, División 1, Grupos E, F y G, Clase II, División 2, Grupos F y G; rango de temperatura de funcionamiento de -40°C a +65°C; rango de temperatura certificado de -40 °C a +65 °C; funcionamiento en humedad relativa (RH) continua de 20 a 90% (sin condensación) y humedad relativa (RH) intermitente de 0 a 99% (sin condensación).

Para su calibración y puesta en marcha se requieren los equipos:



XCDCOMBKit



Kit de calibración para equipos XCD con sensor para gases combustibles; componentes: tubing, copa de calibración o adaptador de flujo, regulador de 1.5 LPM y estuche de transporte.



998-022-003



Cilindro de calibración para hidrógeno (H2), balance aire, concentración a 50% LEL, capacidad de 103 L., dimensiones 5/8 pulg. x 18 pulg.



En caso de no poder garantizar un ambiente libre de gas de fondo o la presencia de otros gases se sugiere tambien considerar el ítem:



998-023-001



Cilindro de calibración aire cero, concentración de 20.9% V/V con balance nitrógeno (N2), capacidad de 103 L., dimensiones 5/8 pulg. x 18 pulg.



La gama Sensepoint XCD proporciona una supervisión completa de los riesgos derivados de la presencia de gases inflamables, tóxicos y de oxígeno en atmósferas potencialmente explosivas, tanto en interiores como en exteriores.

Los usuarios pueden modificar el funcionamiento del detector mediante la pantalla y los interruptores magnéticos sin tener que abrir la unidad. Así, una sola persona puede operar los sensores de forma no intrusiva y se reducen los costes y el tiempo del mantenimiento regular.

Incluye transmisor y sensor

Detector de gas fijo Sensepoint XCD, salida 4/20 mA y tres relevadores programables, certificación UL Clase 1, Div. 1, Grupos B, C y D, con dos entradas de ¾" NPT, carcasa de aluminio recubierto LM25, incluye cartucho de sensor catalítico de 0 a 100 %LEL, incluye protección para intemperie de nylon

• Certificacion UL/CSA
• Carcasa de aluminio LM25
• Entradas NPT 3/4" (UL/CSA)
• Sensor de perla catalitica para gases inflamables
• Rango de gas ajustable

Suministro completo

• Versiones disponibles para gases inflamables (catalíticos o infrarrojos), tóxicos y oxígeno
• Aplicaciones nuevas y actualizaciones
• Adecuado para interiores o exteriores
• Opciones de carcasa antideflagrante en acero inoxidable o en aluminio
• IP66 de serie

Tecnología de sensores probada y fiable

• Sensores electroquímicos SurecellTM
• Sensores de gases inflamables resistentes a sustancias tóxicas
• Sensores de larga duración

 Certificaciones globales

• Europeas, De América del Norte y Asiáticas
• Cumple las normativas ATEX, IECEx, UL/c-UL, KTL, PA, GB y CCCF

 Fácil de usar

• Pantalla retroiluminada tricolor intuitiva y fácil de usar con dígitos, gráfico de barras e iconos
• Totalmente configurable con conmutadores magnéticos
• Salida de corriente de 4-20 mA de sumiderosink o fuente-source seleccionable
• Inhibición automática durante mantenimiento
• Comunicaciones MODBUS opcionales para diagnóstico y configuración remotos

 Excelente relación calidad/precio

• Plataforma común de transmisor
• Formación mínima necesaria
• Menos repuestos
• Funcionamiento no intrusivo con un solo operario
• Sensor enchufable recambiable
• Menos cableado gracias a la opción MODBUS multipunto

 Fácil instalación

• Módulo de pantalla enchufable extraíble para acceder a la zona de terminales
• Soporte de montaje integral
• 2 entradas de cable/conducto NPT ¾" o M20 (según el certificado)
• Bloques de terminales enchufables extraíbles que facilitan el cableado
• Conmutador sumidero-sink/fuente-source para acomodar la topología de cableado preferida

 Gama de accesorios opcionales

• Protección contra el sol y las inundaciones
• Kit de montaje en conductos
• Célula de flujo para gas de calibración
• Embudo recolector



*****

El detector Sensepoint XCD es un detector de gas que consta de un transmisor y una amplia seleccion de sensores para detección de gases inflamables, tóxicos y oxigeno.

La estructura del detector Sensepoint XCD permite utilizarlo en areas peligrosas clasificadas como zona 1 o 2 para el ambito internacional y en las areas clasificadas como Clase I, División 1 y 2 para Norteamérica.

El detector Sensepoint XCD cuenta con estos elementos principales

El detector Sensepoint XCD se puede utilizar en condiciones de temperatura entre -25 a 55ºC y de humedad relativa entre 0 y 90%.

Incluye una pantalla y tres reles programables para controlar equipo externo como alarmas, sirenas, válvulas o conmutadores.

Proporciona una salida analógica en tipo SINK o SOURCE estandar a 3 hilos de 4-20 mA que se puede conectar a un sistema de control, registrador o PLC.

La pantalla es de tipo LCD y muestra datos numericos y en forma de diagrama de barras que representan a la concentración de gas, indicaciones de estado y advertencias con caracteres alfanuméricos y areas especificas para la activación del conmutador magnetico.

La pantalla LCD tambien se retroilumina con un indicador LED multicolor de alta densidad que muestra el estado NORMAL, ALARMA Y FALLA.
